RGB摄像头识别图片坐标

[复制链接]

10

主题

36

帖子

163

积分

注册会员

Rank: 2

积分
163
发表于 2022-5-8 16:25:37 | 显示全部楼层 |阅读模式
① 操作系统: Ubuntu18.04
② ROS版本: melodic由于我改了机械臂里面的观测位姿,观测位姿发生了变化。所以想问下是如何得到图片的实际坐标的拟合线。




回复

使用道具 举报

2

主题

428

帖子

1307

积分

金牌会员

Rank: 6Rank: 6

积分
1307

论坛元老

发表于 2022-5-9 09:00:02 | 显示全部楼层

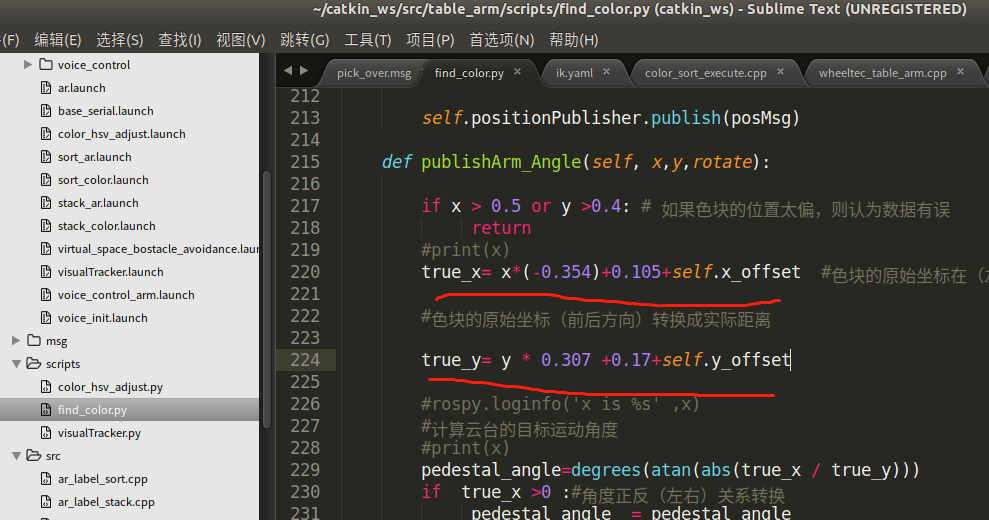

实际位置的xy坐标值单位为米,测量方法是:
在机械臂观察位置固定后,在程序中打印输出相对位置的XY值(函数的输入值),然后将色块在不同的位置移动,手动记录多个点时相对位置的XY值以及用尺子测量当前位置距离机械臂云台正中心的实际距离坐标。
记录到多个坐标点后,用函数去拟合这些坐标点,得到y=kx+b的形式函数,就可以通过色块在图像中的相对位置计算色块距离云台中心的实际位置
回复

使用道具 举报

10

主题

36

帖子

163

积分

注册会员

Rank: 2

积分
163
 楼主| 发表于 2022-5-9 09:18:56 | 显示全部楼层
WHEELTEC-Catt 发表于 2022-5-9 09:00
实际位置的xy坐标值单位为米,测量方法是:
在机械臂观察位置固定后,在程序中打印输出相对位置的XY值(函 ...

您好,还想问下假如夹取的目标和云台不是一个平面的,是有一定高度的,我应该改哪
回复

使用道具 举报

10

主题

36

帖子

163

积分

注册会员

Rank: 2

积分
163
 楼主| 发表于 2022-5-10 09:30:03 | 显示全部楼层
WHEELTEC-Catt 发表于 2022-5-9 09:00
实际位置的xy坐标值单位为米,测量方法是:
在机械臂观察位置固定后,在程序中打印输出相对位置的XY值(函 ...

您好,还想问下假如夹取的目标和云台不是一个平面的,是有一定高度的,我应该改哪
回复

使用道具 举报

75

主题

79

帖子

256

积分

中级会员

Rank: 3Rank: 3

积分
256
发表于 2022-5-11 08:42:43 | 显示全部楼层

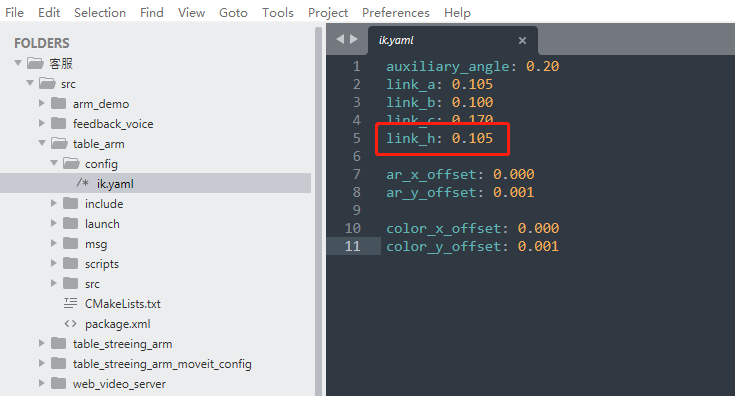

改table_arm  - config  - ik.yaml  中的link_h
回复

使用道具 举报

2

主题

428

帖子

1307

积分

金牌会员

Rank: 6Rank: 6

积分
1307

论坛元老

发表于 2022-5-11 09:24:33 | 显示全部楼层

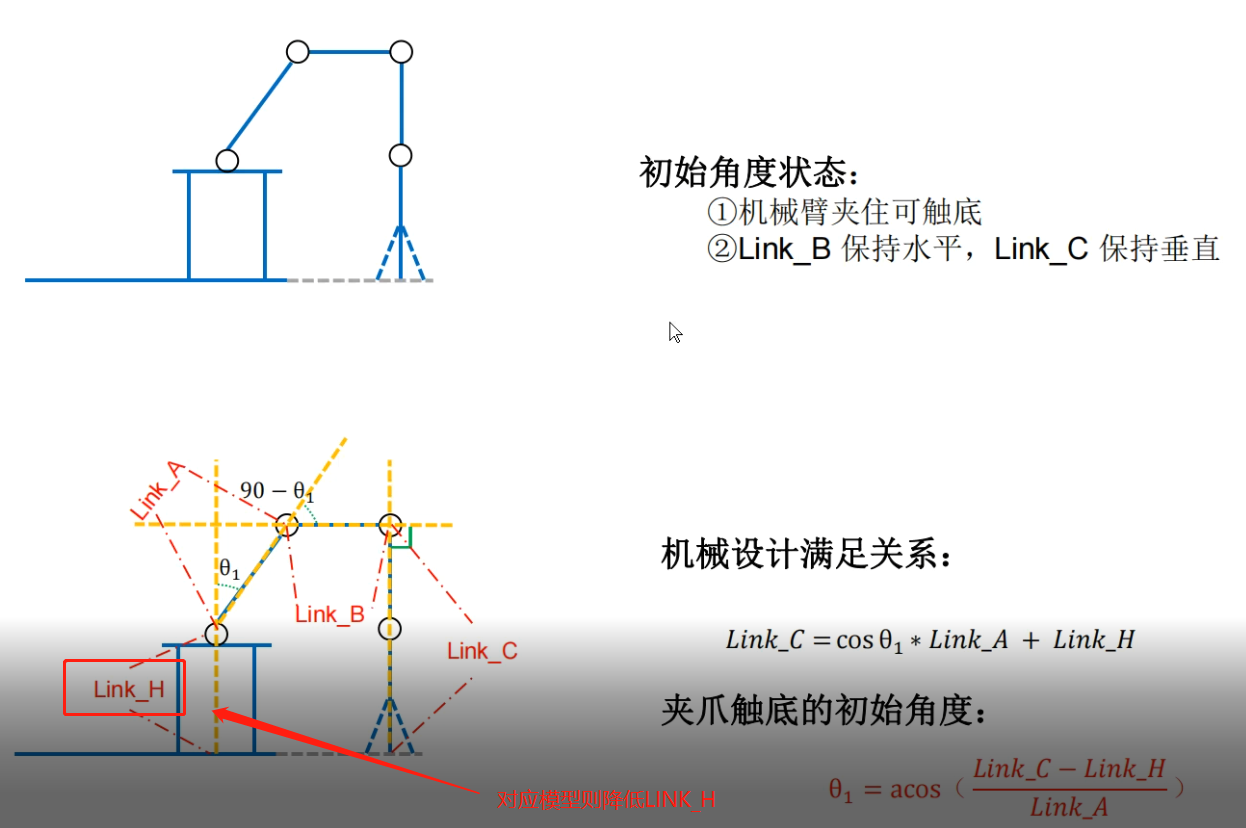

具体可以参考以下图示
回复

使用道具 举报

10

主题

36

帖子

163

积分

注册会员

Rank: 2

积分
163
 楼主| 发表于 2022-5-11 13:20:22 | 显示全部楼层
hhh 发表于 2022-5-11 08:42
改table_arm  - config  - ik.yaml  中的link_h

我改过这个,效果不太理想
